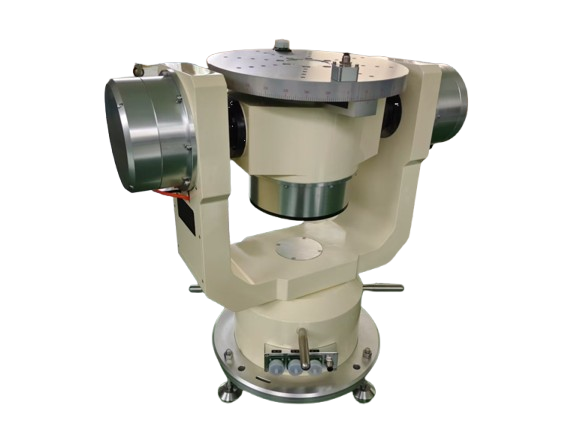

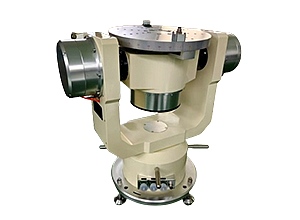

三軸測試轉臺

1、概述

三軸測試轉臺由機械臺體和控制箱兩部分組成，控制箱與機械臺體通過電纜連接，控制箱具備RS422通訊接口，可與上位機進行通訊。

機械臺體采用上下立式結構，外框為方位軸部件，中框為俯仰軸部件，內框為橫滾軸部件，控制箱具有角度解算、電機驅動、電源變換、串行通訊等電路模塊。

2、設備名稱：T3P360PR-1C三軸轉臺

3、數量：壹套

4、技術指標：

4.1性能要求

負載重量：不小于10kg；

負載安裝面：φ360mm，超硬鋁合金；

4.2精度指標

安裝面平面度：0.02mm

三軸平均軸線回轉垂直度：±10″

橫滾軸：連續無限旋轉

方位軸：連續無限旋轉

俯仰軸：連續無限旋轉

三軸傾角回轉誤差：≤±5″

三軸位置精度：±5″

三軸位置重復性：±2″

4.3 速率要求：

橫滾：±400°/s

俯仰：±300°/s

方位：±200°/s

速率精度：5×10-5（360°平均）

4.4滑環：

4.5：通訊接口：RS422,RJ45網口

4.6使用條件

供電要求：單相 220V/50Hz

使用環境：一般實驗室環境要求。
